モルタル
H・Sサンド
軽量モルタル用 混和剤添加済み
H・Sサンドとは
発泡プラスチックの細粒を主要骨材とし、これに接着剤、増粘剤、保水剤などの混和剤を工場で調合したもので、左官用下塗りモルタルに用いる新軽量骨材です。
左官工事の省力化、工期短縮に！！
亀裂、剥離防止に効果的で、接着力も優れています。
●弾性骨材と特殊混和剤の働きで亀裂、剥離を防止します。
●モルタル吸水調整剤(HSモルボン255)を２～３㎏混入する事により、タイル下地としても充分な接着力が得られます。(Ⅱ型、Ⅲ型)
薄型から厚塗りまで幅広い用途に使えます。
●Ⅲ型は薄塗に最適で、材料費の削減になります。
●Ⅱ型を使用すれば、15mm厚モルタル仕上げも可能です。(Ⅱ型5㎜厚＋上塗りモルタル10ｍｍ厚)
省エネルギー型の左官材料です。
●発砲粒を使用しているので、建物の断熱結露防止に効果的です。(Ⅰ型・Ⅱ型)
軽量で塗り易く、作業効率も大幅にアップします。
●砂モルタルに比べ約1/2の軽量で建物の軽量化に役立ちます。(Ⅰ型)
●軽くて、保水性、粘着性がある為、従来材料の2倍の作業効率があります。
●表面が凹凸状に仕上がる為、クシ目作業も省略できます。

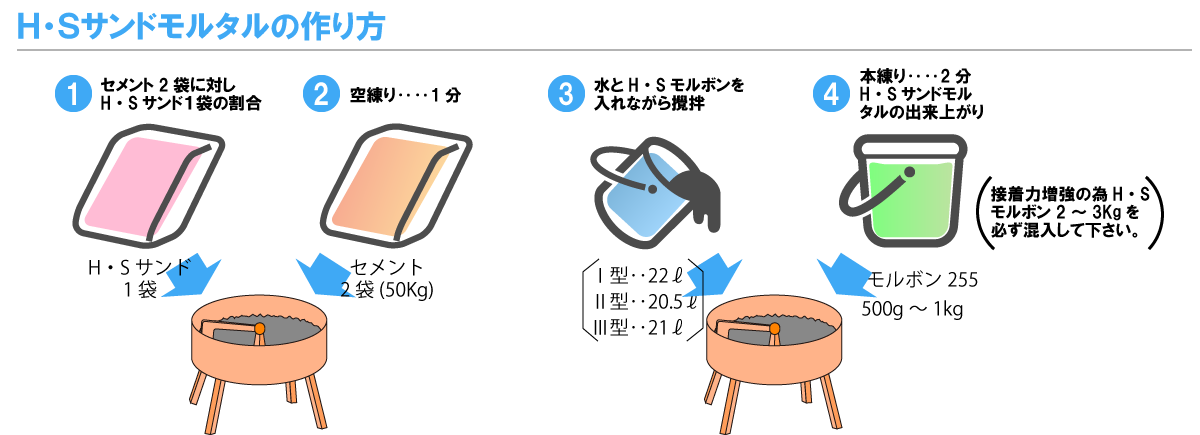

標準配合
コンクリートの場合
下地清掃を行う。
（レイタンス、塵埃等）（油は完全に除くこと
塗付け作業
30分前に水打ちするか、またはモルタル用シーラ塗布する。
（下地への給水を防ぐ）
水が完全に引いてから、H・Sサンドモルタル。
（コテ圧をかけて平均に塗付ける）
翌日、散水養生
（急速乾燥を防ぎ、強度アップのため）
2日間以上1週間程度 養生
中塗りまたは上塗り
-
１．H・Sサンド・セメント・モルタル吸水調整剤以外のものは、混入しないでください。
２．アサギ土・石けん系混和剤・防水剤・急結剤・防凍剤等は、モルタル強度を低下させて、ハクリ事故の原因になります。絶対に混入しないでください。 ３．H・Sサンド1袋（50kg対応品）に対し、セメント2袋（50Kg）の割合で使用してください。
４．施工後の翌日には必ず施工面に散水してください。モルタル強度がアップします。
５．離型剤・薬品等が付着したコンクリート下地は、除去処理を行ってから、施工してください。
６．H・Sサンドモルタル塗工下地への上塗りは、塗厚を10mm位を限度として、無理な厚付けはさけてください。
７．夏期の強い日照り及び、はげしい風通しによる急激乾燥はさけてください。
用途に分けてご利用いただけます
| H・Sサンド Ⅰ型 | H・Sサンド Ⅱ型 |
 |
 |
| 発泡スチロール | コンクリート下地・内壁 木造ラス下地・外壁 |
| ポリエチ炭カル発泡粒 | コンクリート下地・外壁厚塗り |
| 特殊パーライト、EVA粒 | コンクリート下地・外壁厚塗り |
試験結果
| HSサンド | |||
| タイプ | Ⅰ型 | Ⅱ型 | Ⅱ型 |
| 塗り厚 | 3～8mm | 3～8mm | 1～3mm |
| 製品1袋の容量 リットル／袋 | 72リットル | 41リットル | 40リットル |
| HSサンド | |||||
| 配合 | 普通セメント | 2袋（50kg） | 2袋（50kg） | 2袋（50kg） | |
| H・Sサンド | 1袋 | 1袋 | 1袋 | ||
| モルタル給水調整剤 | 2Kg | 2Kg | 2Kg | ||
| 水 | 22ℓ | 20.5ℓ | 21ℓ | ||
| 試験結果 | 生比重 kg/ℓ | 1.15 | 1.50 | 1.47 | |
| 気乾比重（4週） kg/ℓ | 1.07 | 1.33 | 1.29 | ||
| 保水率2分 ％ | 86 | 95 | 94 | ||
| 保水率10分 ％ | 82 | 89 | 86 | ||
| 曲げ強度 28日 N/m㎡ | 21.6 | 3.78 | 4.95 | ||
| 圧縮強度 28日 N/m㎡ | 5.84 | 14.14 | 16.47 | ||
| 圧縮強度 7日 N/m㎡ | 0.63 | 0.92 | 1.01 | ||
| 圧縮強度 28日 N/m㎡ | 1.02 | 1.20 | 1.31 | ||
塗厚と施工面接（1袋当り）
| Ⅰ型 | Ⅱ型 | Ⅱ型 | |
| 2mm厚 | - | - | 27.8㎡ |
| 4mm厚 | 16.4㎡ | 12.6㎡ | 13.9㎡ |
| 6mm厚 | 10.9㎡ | 8.4㎡ | - |
| 練り上がり量 | 65.56リットル | 50.65リットル | 55.6リットル |
-
◆温度５℃～３５℃の範囲以内で施工を行って下さい。
◆施工厚み５㎜以下は避けて下さい。
◆他の材料は一切混入しないで下さい。
